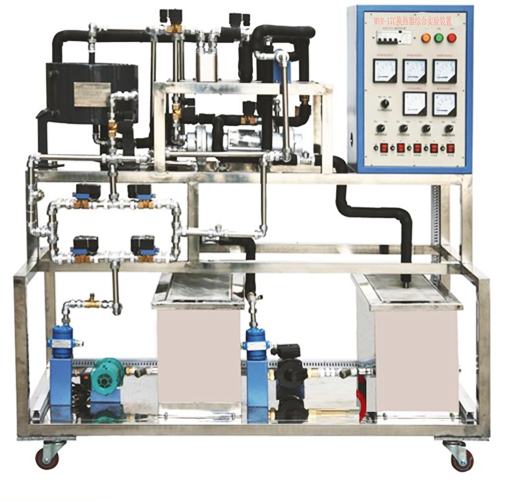

MYR-17C换热器综合实验装置是了解间壁式传热元件，可进行并流传热实验，也可进行逆流传热实验，测定总传热系数K。分别测定冷热流体流量改变换热器的传热系数变化；分别测定逆并流操作对换热器平均推动力及传热系数的影响。
目前我国传热元件的结构形式繁多，其换热性能差异较大，在合理选用和设计换热器的过程中，传热系数是度量其性能好坏的重要指标。本装置以应用较为广泛的间壁式换热器（共有套管式换热器、螺旋板式换热器、列管式换热器和钎焊板式换热器四种）为实验对象，可完成其性能测试实验。适合《工程热力学》、《传热学》、《热工学》等相关课程的实验教学。
二．技术参数：
1、输入电源：三相四线（三相五线）AC380V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3、装置容量：＜5.0kVA
4、外形尺寸：1800 mm×650 mm×1500mm
5、壳管式换热器：1P
6、列管式换热器：换热面积 0.3㎡，换热器Ф50MM ,长800MM。
7、列管式换热器：换热面积0.5m2，换热管： 8.钎焊板式换热器：总换热面积0.144m2，
9、涡轮流量计：0.25～1.2m3/h,电源24V，温度-20～120℃，输出信号4～20mA，数量：2台
10、热水泵：量程：8L/min,电源：220V,扬程：8m，功率：90W，数量：2台
11、安全保护：具有接地保护、漏电保护功能，安全符合国家标准
二、主要用途：
可作板式、列管、壳管式三种换热器的性能测试、评价与研究
三、主要配置：
铝型材制移动式实验台、套管式换热器、板式换热器、列管式换热器、流量、温度等测试系统。壳管式式换热器，板式换热器，列管式换热器,冷、热水防腐水泵，冷、热水转子流量计，冷、热水不锈钢原水箱及加热水箱，顺、逆流调节阀门组，阻力测试压力表,加热由固体调压模块无级调节，万能信号输入巡检仪显示温度，电流表，电压表，钢台架及控制屏等。
四、控制系统：
*采用上们机软件加触摸屏显示器，可显示进水温度，出水温度，冷却水进水温度，冷却出水温度，工作电压，在线工作电流，有功功率，无功功率，功率因数。电能总量、合相有功功率Pt、各相无功功率、各相视在功率、线路频率以及有功电能、总无功电能。数据可以表格形式导出.
五、冷水恒温系统:
为了长期的给冷却系统提供稳定的冷却水，系统设计了一套冷却水系统,克服了以前设备只能冷却水源不稳定的而慢慢上升带来的实验数据不稳定G201模块为三相电能计量模块，可以测量三相四线制负载的各相线电流（Ia, Ib , Ic ）、各相相电压（Ua, Ub , Uc ）、各相有功功率（Pa, Pb, Pc）、合相有功功率Pt、各相无功功率（Qa, Qb, Qc）、合相无功功率Qt、各相视在功率（Sa, Sb, Sc）、合相视在功率St、各相功率因数（COSφa, COSφb, COSφc）、合相功率因数COSφ、线路频率以及各相有功电能（Wpa, Wpb, Wpc）、总有功电能（Wpt）,各相无功电能(Wqa ,Wqb, Wqc) 、总无功电能（Wqt）。G201模块为三相电能计量模块，可以测量三相四线制负载的各相线电流（Ia, Ib , Ic ）、各相相电压（Ua, Ub , Uc ）、各相有功功率（Pa, Pb, Pc）、合相有功功率Pt、各相无功功率（Qa, Qb, Qc）、合相无功功率Qt、各相视在功率（Sa, Sb, Sc）、合相视在功率St、各相功率因数（COSφa, COSφb, COSφc）、合相功率因数COSφ、线路频率以及各相有功电能（Wpa, Wpb, Wpc）、总有功电能（Wpt）,各相无功电能(Wqa ,Wqb, Wqc) 、总无功电能（Wqt）。G201模块为三相电能计量模块，可以测量三相四线制负载的各相线电流（Ia, Ib , Ic ）、各相相电压（Ua, Ub , Uc ）、各相有功功率（Pa, Pb, Pc）、合相有功功率Pt、各相无功功率（Qa, Qb, Qc）、合相无功功率Qt、各相视在功率（Sa, Sb, Sc）、合相视在功率St、各相功率因数（COSφa, COSφb, COSφc）、合相功率因数COSφ、线路频率以及各相有功电能（Wpa, Wpb, Wpc）、总有功电能（Wpt）,各相无功电能(Wqa ,Wqb, Wqc) 、总无功电能（Wqt）。为了长期的给冷却系统提供稳定的冷却水，系统设计了一套冷却水系统,克服了以前设备只能冷却水源不稳定的而慢慢上升带来的实验数据不稳定G201模块为三相电能计量模块，可以测量三相四线制负载的各相线电流（Ia, Ib , Ic ）、各相相电压（Ua, Ub , Uc ）、各相有功功率（Pa, Pb, Pc）、合相有功功率Pt、各相无功功率（Qa, Qb, Qc）、合相无功功率Qt、各相视在功率（Sa, Sb, Sc）、合相视在功率St、各相功率因数（COSφa, COSφb, COSφc）、合相功率因数COSφ、线路频率以及各相有功电能（Wpa, Wpb, Wpc）、总有功电能（Wpt）,各相无功电能(Wqa ,Wqb, Wqc) 、总无功电能（Wqt）。G201模块为三相电能计量模块，可以测量三相四线制负载的各相线电流（Ia, Ib , Ic ）、各相相电压（Ua, Ub , Uc ）、各相有功功率（Pa, Pb, Pc）、合相有功功率Pt、各相无功功率（Qa, Qb, Qc）、合相无功功率Qt、各相视在功率（Sa, Sb, Sc）、合相视在功率St、各相功率因数（COSφa, COSφb, COSφc）、合相功率因数COSφ、线路频率以及各相有功电能（Wpa, Wpb, Wpc）、总有功电能（Wpt）,各相无功电能(Wqa ,Wqb, Wqc) 、总无功电能（Wqt）。G201模块为三相电能计量模块，可以测量三相四线制负载的各相线电流（Ia, Ib , Ic ）、各相相电压（Ua, Ub , Uc ）、各相有功功率（Pa, Pb, Pc）、合相有功功率Pt、各相无功功率（Qa, Qb, Qc）、合相无功功率Qt、各相视在功率（Sa, Sb, Sc）、合相视在功率St、各相功率因数（COSφa, COSφb, COSφc）、合相功率因数COSφ、线路频率以及各相有功电能（Wpa, Wpb, Wpc）、总有功电能（Wpt）,各相无功电能(Wqa ,Wqb, Wqc) 、总无功电能（Wqt）。G201模块为三相电能计量模块，可以测量三相四线制负载的各相线电流（Ia, Ib , Ic ）、各相相电压（Ua, Ub , Uc ）、各相有功功率（Pa, Pb, Pc）、合相有功功率Pt、各相无功功率（Qa, Qb, Qc）、合相无功功率Qt、各相视在功率（Sa, Sb, Sc）、合相视在功率St、各相功率因数（COSφa, COSφb, COSφc）、合相功率因数COSφ、线路频率以及各相有功电能（Wpa, Wpb, Wpc）、总有功电能（Wpt）,各相无功电能(Wqa ,Wqb, Wqc) 、总无功电能（Wqt）。G201模块为三相电能计量模块，可以测量三相四线制负载的各相线电流（Ia, Ib , Ic ）、各相相电压（Ua, Ub , Uc ）、各相有功功率（Pa, Pb, Pc）、合相有功功率Pt、各相无功功率（Qa, Qb, Qc）、合相无功功率Qt、各相视在功率（Sa, Sb, Sc）、合相视在功率St、各相功率因数（COSφa, COSφb, COSφc）、合相功率因数COSφ、线路频率以及各相有功电能（Wpa, Wpb, Wpc）、总有功电能（Wpt）,各相无功电能(Wqa ,Wqb, Wqc) 、总无功电能（Wqt）。G201模块为三相电能计量模块，可以测量三相四线制负载的各相线电流（Ia, Ib , Ic ）、各相相电压（Ua, Ub , Uc ）、各相有功功率（Pa, Pb, Pc）、合相有功功率Pt、各相无功功率（Qa, Qb, Qc）、合相无功功率Qt、各相视在功率（Sa, Sb, Sc）、合相视在功率St、各相功率因数（COSφa, COSφb, COSφc）、合相功率因数COSφ、线路频率以及各相有功电能（Wpa, Wpb, Wpc）、总有功电能（Wpt）,各相无功电能(Wqa ,Wqb, Wqc) 、总无功电能（Wqt）。
六、配置表：

序号	名称	单位	数量
1	钢制移动式实验台		套	1500×700×1700mm
2	壳管式式换热器	1	套
3	板式换热器、	1	套
4	列管式换热器、	1	套
5	流量计	21	套	琉璃转子流量1T
6	水泵	1	套	不锈钢
7	水路系统	1	套
8	阀门	8	套
9	加热器	1	套	3KW
10	数据处理软件在线监控软件	1	套
11	数据模块	1	套
12	高精度进入式传感器	8	套
13	触摸屏	1	套	24V
14	指导书
15	涡轮流量计：	2	套	0.25～1.2m3/h,电源24V，温度-20～120℃，输出信号4～20mA，

七、实验内容：
1、壳管式式换热器的结构性认识。工作原理。
2、板式换热器的结构性认识。工作原理
3、列管式换热器的结构性认识。工作原理
4、壳管式式换热器的性能测试
5、板式换热器的性能测试
6、列管式换热器的的性能测试
