一、产品概述：

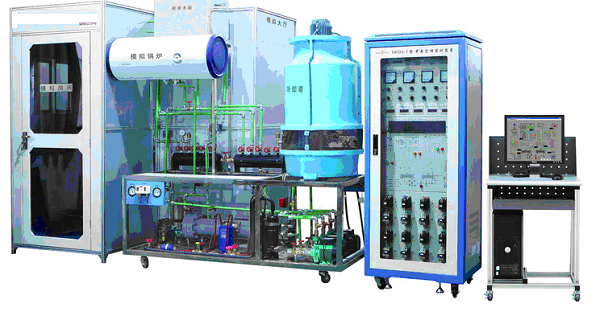

MYKT-20B 变制冷剂流量系统空调实训装置《中华人民共和国教育行业标准（制冷和空调运用与维修专业仪器设备配备标准）》，教育部“振兴21世纪职业教育课程改革和教材建设规划”的教学要求，结合生产实际和职业岗位的技能要求，按照职业及本科院校的教学、实训、实验要求研制和开发的产品。
二、特点
1、半实物化实训教学。本装置是将中央空调微型化，同时保证整个中央空调系统的完整性和合理性，整套实训设备可演示夏季制冷循环，冬季制热循环，在蒸发器、冷凝器、冷却塔、模拟锅炉配置了温度测量点，便于学生观察、了解各种参数的变化情况和系统的工作状况。并增加了一些辅助配置，让学生全面地掌握中央空调技能知识　
2、直观性强。实训装置直观展示了中央空调的系统结构、工作原理，可清楚的看到制冷循环系统结构及主要部件的实物，系统还配置有系统完整流程图、交流电压表、交流电流表、真空压力表、信号指示灯使整个系统的实时工作状态一目了然；便于教学演示讲解及学生对课本知识的理解掌握。此外，管路中设有视液镜可观察制冷剂状态；高压管路为红色部分，低压管路为蓝色部分。
3、综合性强。整套实训装置集制冷系统、电气控制系统、故障模拟系统于一体，满足对实训的要求。
4、制冷、制热系统循环示教图:分别用彩色图标循环过程。
5、VRV系统是一种集中供暖、供冷和供热水于一体的空调系统。
6、水冷VRV系统由集中式的冷热源、冷却水管道、冷却水泵、分水器和室内机组成。冷热源一般是冷水机组和热水机组，通过冷却水循环流经机组，达到冷却或加热的目的。冷却水通过管道输送到各房间的室内机，通过热交换实现冷暖空气的调节。冷却水泵提供循环水流动的动力，分水器用于调节水流量，确保各个室内机的供水量和回水量相匹配。
三，技术参数
1、电源：三相五线 AC 380 V±10% 50Hz；
2、最大供冷量：7.5kW；
3、最大输入总功率：6.5kW；；
4、制热额定功率：2.0kW；
5、循环风量：700m3/h；
6、制冷剂：R22；
7、安全保护措施：具有过压、过流、过载、漏电、接地四种保护措施，符合国家相关标准。
*8、实验台控制智能模块
本模块可控制整机工作环境，确定系统的工作稳定，可保护学生的实训时的稳定和安全，关键时可切断总电源。：
1)、智能模块模块可检测、监控装置系统的交流电源的电压，在测量过压时，设备过载保护、能够采集被监控设备交流电源的电流值，在测量过流值时，设备过载保护、能够采集被监控设备交流用功功率温度、在测量过温时，设备过载保护
2）、软件平台：
电流、电压温度、并通过CAN /GSM通讯上传到监控主机或监控云平台，监控主机或云平台可以判断被监控电源的运行状态，如电压，电流，电流和温度。
3）、工作电源额定电压AC220V、功耗正常监视状态≤2W 报警状态≤2.5W、
4）监控报警过压（115%）、欠压（80%）过流、电流（50~1000mA）。
5）、温度：50-120度、漏电报警：50-1000MA连续可调、漏电报警通道：1路、温度报警：4路。
6）电流检测通道：1路、电压检测通道：3路。
7）报警方式：APP远程报警触点容量AC 220V/3A ，DC 30V/3A、
8）通讯接口通讯/GPRS通讯(选配)有效通讯距离≤1km.
9)、通过手机可下载APP软件控制系统，或者电脑通过软件监控，
10)、传感器:电流互感器及电流互感器：使用2000:1。如果实际使用互感器和产品配,置不同，多咯温度传感器使用的是100K特性的热敏电阻.
11）功能显示：可显示电压、电流、功率
12）、界软件面
13）、无线传感器:电压：3.6V。待机电流：20MA.报警电流产250MA、低压报警：30天、通信方式：GSM、接收灵敏度：-129dBm、无线标准
14）、内置无线网络信号发射，可连接4G网络，不再需要另外增加通信成本
四、装置的配置
1、控制器系统配置：
控制器采用一台三菱（FX3U-48MR/ES-A<FX2N-48MR-001 的升级版>）及相关继电器、控制开关、指示灯、标准通信接口可编程控制器，上位机软件实时显示系统运行状态及数据。
2，控制柜：
铁质双层亚光密纹喷塑结构，结构坚固。前门采用透明设计，可观察到中央控制器、接触器、热保护器等控制元件。面板上面有控制开关旋钮、工作状态指示灯、系统流程图及PLC主机单元及测试点。
3，交流电源控制单元：
三相四线制AC 380V电源供电，并设有漏电保护器控制控制屏总电源。
4，模拟故障：
模拟故障设置与软件结合完成，学生根据工艺分析故障可能产生的原因，确定故障发生的范围，并进行排故。
5，测量仪表
1）电源电压指示单元：提供1只交流电压表和1只交流电流表，用于测量系统电网电压与测量压缩机、冷却水泵、冷冻水泵工作电流。制冷系统压力检测单元：
2）提供2只真空压力表和1只双组压力控制器，测量范围分别为-0.1～1.5MPa、-0.1～3.5MPa,可显示系统压缩机低压侧和高压侧的压力变化，对压缩机起到保护作用。
6，该装置可实现手动控制和计算机控制两种控制方式：
A手动控制按钮在控制柜的门上，这些控制按钮接入到PLC各个相应的输入变量上，可直接对整个中央空调进行控制；
B计算机控制则采用组态技术建立计算机与PLC之间的稳定通讯，从而控制整个中央空调，并实现对空调运行数据的显示、分析等各种功能，同时也可通过网络升级建立远程计算机与现场计算机的通讯，实现对中央空调的远程控制
7、系统原理图：
为了能更好的掌握中央空调的控制和系统原理，控制面板上画有制冷系统流程图，并配有对对应的相关器件工作指示灯，开启或关闭对应的部件时，相应的状态指示灯亮或关闭
控制柜配置表

编号	名称	单位	数量
1	网络式机柜	套	1	1800700700MM,采用蓝色框架结构，白色为搭配色，前后开门，方便实训操作，前门采用玻璃装饰，美观大方面板：铁质面板，激光雕刻，彩色喷绘)
2	三相4P带漏电开关	只		32A
3	三相保险	台	1	32A
4	450V电流表，30A电流表	个	1	6L2
5	按钮	套	8
6	开关电源:为控制系统提供电源	套	1	Q60.:提供+24V.+5V
7	中间继电器	套	8	24V
8	交流接触器	套	13	220V
9	12位接线端子	套	4
10	3位接线端子	只	14
11	7寸彩色触摸屏	只		昆仑动态
12	通信线	只	1
13	制热水泵	个	1
14	中央空调控制实训软件	套	1
15	实验操作指导书	套	1
16	PT100传感器	只	6
17	PLC，FX3U-48M	台	1
18	数据采集系统温度采集模块，FX2N-4AD-PT	套	2
19	压力采集模块，FX2N-2AD	块	1
20	压力变送器，0-10V	只	2
22	可移动式学生终端计算机台架	套	1	（钢木结构≥ 材500×550×900 mm）
23	系统流程图	套	1

8，中央空调实训考核装置采用3匹水冷机组：
为整机系统提供冷源，采用一套分水器对冷量进行分配调节，整个中央空调采用PLC作为主控机，由计算机通过通信线与PLC进行通信，从而控制整个空调的运行，也可通过网络实现远程控制。空调的运行参数由传感器及变送器进行采集，并通过A/D模块转换后送入PLC中，再由PLC送到计算机中进行实时显示监控。
9、冷水机配置表

编号	名称	单位	数量
1	压缩机（3P）	台	1	涡旋压缩机，在同等功率下涡旋压缩机能提供更大的制冷压缩比
2	蒸发器，干式3P	只	1	304不锈钢，内部采用19MM不锈钢管作为蒸发器，克服了个别地区水的酸碱比重较高，容易损坏蒸发器（铜一般3年就损坏）
3	模拟锅炉	台	1	40L
4	储液器2P	个	1
5	水冷凝器	套	1	304不锈钢，内部采用19MM不锈钢管作为蒸发器，克服了个别地区水的酸碱比重较高，容易损坏蒸发器（铜一般3年就损坏）
6	3T冷却水塔	套	1
7	冷却风机	个	1	轴流FN吸风式－220/300MM
8	热力膨胀阀	只	1	丹佛斯进口
9
10	手阀	只	4	包含：，1只加液阀，1个截止阀，2只高低压传感器截止阀
11	角阀		2	2只制冷剂回收阀
12	高低压表	只	2
13	冷却阀门	个	4	采用黄铜升降闸阀，结构：多圈手轮式
14	冷却水泵	只	2	一个作为主泵，一个当成备用制冷水泵使用，当主泵损坏时，可启动备用水泵

9、冷冻水系统和制热系统
水系统是中央空调的神经末端系统，为终端用户提供冷媒水和热媒水，系统配置2台冷却水泵（其中1台备用）、2台冷冻水泵，1台制热水泵，，采用一套分水器对冷量进行分配调节，整个中央空调采用PLC作为主控机，由计算机通过通信线与PLC进行通信，从而控制整个空调的运行，也可通过网络实现远程控制。空调的运行参数由传感器及变送器进行采集，并通过A/D模块转换后送入PLC中，再由PLC送到计算机中进行实时显示监控。
冷水和制热机配置表

编号	名称	单位	数量
1	分水器	套	1	一进4出：采用304不锈钢制作，设计有排水口，设备停止使用时可排出设备内的水
2	分水器配套阀门	个	5	采用黄铜升降闸阀，结构：多圈手轮式
3	集水器	套	1	一进4出：采用304不锈钢制作，设计有排水口，设备停止使用时可排出设备内的水
4	集水器配套阀门	个	5	采用黄铜升降闸阀，结构：多圈手轮式
5	不锈钢补水水箱400300350	套	1	不锈钢补水水箱400300350
6	制冷水泵	只	2	一个作为主泵，一个当成备用制冷水泵使用，当主泵损坏时，可启动备用水泵
7	制冷阀门	个	5	采用黄铜升降闸阀，结构：多圈手轮式
8	制冷水泵	只	2	一个作为主泵，一个当成备用制冷水泵使用，当主泵损坏时，可启动备用水泵
10	制热水泵	只	1

10、中央空调末端系统：
由一个模拟房间，模拟房间采用30*30工业标准铝型材和双面烤漆木板结构，内部装有和真实空调末端同样的风机盘管，三级调速，由调整开关用户自由调。组合式风柜系统由回风口，新空气混合风口，送风机，中央空调蒸发器，管道，电磁阀组成。
中央空调末端系统置表

编号	名称	单位	数量
1	模拟客房	套	2	2000900800，铝木结构装有四个轮子，方便移动，门使用有机玻璃，提高实用性
2	房间风机盘管	套	2	F34功能：三档风速度调节
3	送风机	个	2	300MM,风量2800/S

五，实训内容
1、认识中央空调的结构及设备的实训；
2、中央空调启动和停止的实训；
3、中央空调的运行、调节操作实训；
4、对中央空调的运行工况及各运行参数进行检测实训；
5、对可编程控制器PLC进行高级编程及PLC的安装接线调试进行实训；
6、配套压力、温度传感器和相应的A/D转换功能模块，可对整个中央空调的运行进行采集、实时监控等实训；
7、组态技术应用实训：采用组态技术实现对中央空调运行进行动画显示，运行数据显示、实时监控、组态等功能；
8、远程控制实训；
9、网络的安装及设置实训；
10、传感器及变送器安装和使用实训。
11、屏实训屏和PLC通信使用
