一、概述

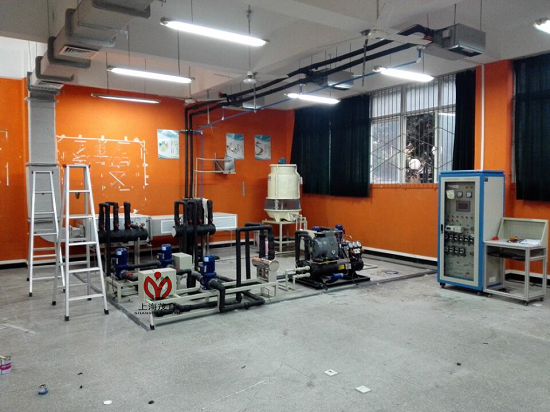

MYN-513中央空调机实训系统(工程型)是按照职业教育的教学和实训要求研发的技能实训设备。适合高职院校、中职学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工（初级、中级、高级）等实训教学。培养掌握空调与制冷技术专业理论知识和专业实践技能，从事空调、制冷设备及系统技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。
二、设备特点：
1、空调机系统终端处理机多样化：采用天井式（嵌入式）、挂壁式、风机盘管三种形式的终端处理机组；让学生了解室内机组的多样化的结构形式。
2、每个终端处理机配置制冷系统流程板、控制电路流程板、温度表及压力表，可观测到机组的全部控制电路。
3、空调机系统的完整性、独立性：与实际中的家用中央空调，其控制功能、保护功能、显示功能一致，每个用户终端都可以在同一工况下独立控制。
4、操作台只需交流220V电源即可投入使用，占地面积小，节约用房、减少基建投资。
5、空调机实训设备直观展示了家用中央空调的系统结构、工作原理，便于教师的演示讲解及学生对课本知识理解掌握。结构合理，造型美观装置结构合理紧凑、造型美观大方，实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定。
6、实训设备系统设有模拟故障设置功能，在制冷系统、电气系统中设置故障。通过具体现象提高学生分析能力，有利于学生将理论用于实际，并培养其实际动手能力。
7、设有电流型漏电保护装置，对地漏电电流超过一定值，即跳闸切断电源；并有热保护器件，对压缩机进行过热、过载保护等功能。
三、技术参数：
1、输入电源：单相三线～220V±10% 50Hz
2、工作环境：环境温度范围为-5℃～+40℃  相对湿度＜85%(25℃)  海拔＜4000m
3、装置容量：＜3.8kVA
4、外形尺寸：3400mm×1100mm×2100mm
5、制冷剂类型：R410a
6、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
四、装置的基本组成：充分地展示了中央空调的结构形式、控制原理、系统不同工况时的参数变化及空调制冷系统流程图。
1、装置底盘采用加强钣金结构设计，框架采用铝型材结合铝塑板封面组成。
2、智能温度控制器3套：智能温控能对被控对象进行温度测量与显示，调节温度上、下限设定，完成制冷、制热、停机等功能；显示工作状态和便于观察被空调房间内温度，操作方便。
3、工作流程图板套工作流程图板详细说明制冷系统流程、监测点温度、系统压力、工作状态指示、系统部件说明。
4、测量仪表1套：配备指针式真空压力表、温度显示仪表等。
五、装置的基本配置：
  1）PLC模块分为从站模块和主站模块。从站模块用于实现对中央空调的过程进行实时控制，从站模块的配置为：
  2）FX2N-48MR：从站PLC主机，用于控制相应的继电器和接触器，实现对中央空调模型系统的压缩机、冷却水泵、冷冻水泵、风机等执行机构的逻辑控制。FX2N-48MR，属于继电器输出（R）型的PLC，交流和直流负载用，关断频率低（ON←→OFF，约10ms），动作频率最大10HZ/秒；允许通过电流为2A/点，有接点，机械绝缘，广泛用于各种工业控制现场。
  3）FX2N-2AD功能模块：用于采集中央空调模型系统的温度信号，最大可以实现2路温度信号同时进行采集。
  4）FX2N-32CCL功能模块：作为CC-LINK的从站模块，与主站模块的PLC进行现场总线通讯。
1、PLC的主要技术参数：

项目	规格		备注
运转控制方式	通过储存和程序周期运转
I/O控制方式	批次处理方法（当执行END指令时）		I/O指令可以刷新
运转处量时间	基本指令：0.08μs/指令；应用指令：1.52至几百μs/指令
编程语言	逻辑梯形图和指令清单		使用步进梯形图能生成SFC类型程序
程式容量	8000步内置
指令数目	基本顺序指令：27个；步进梯形指令：2个；应用指令：128个		最大可用298条应用指令
I/O配置	最大硬体I/O配置点256，用户的选择（最大可设输入256、输出256）
辅助继电器（M线圈）	一般	500点	M0至M499
	锁定	2572点	M50至M3071
	特殊	256点	M8000至M8255
状态继电器（S线圈）	一般	490点	S0至S499
	锁定	400点	S500至S899
	初始	10点	S0至S9
	信号报警	100点	S900至S999<, SPAN style="FONT-FAMILY: '宋体'; COLOR: rgb(0,0,0); FONT-SIZE: 9pt">
定时器（C）	100毫秒	范围：0至3276.7秒200点	T0至T199
	10毫秒	范围：0至327.67秒46点	T200至T245
	1毫秒保持	范围：0至32.767秒4点	T246至T249
	100毫秒保持	范围：0至3276.7秒6点	T250至T255
计数器（C）	一般16位	范围：0至32767数200点	C0至C199类型：16位上计数
	锁定16位	100点(子系统)	C100至C199，类型：16位上计数器
	一般32位	范围：-2147483648至+214748364735点	C200至C219，类型：32位上/下计数器
	锁定32位	15点	C220至C234类型：16位上/下计数器
高速计数器（C）	单相	范围：-2147483648至+2147483647一般规则：选择组合计数频率不大于20KH_Z的计数器组合，注意所有的计数器锁定	C235至C240，6点
	单相C/W起始		C241至C245，5点
	双相		C246至C250，5点
	A/B相		C251至C255，5点

主站模块的配置为：FX2N-48MR：主站PLC主机，与上位计算机进行连接，将从站PLC及其控制和采集的中央空调运行参数显示到上位计算机上面，上位计算机安装有组态软件。
FX2N-48CCL：作为CC-LINK的主站模块，与从站模块的PLC进行现场总线通讯。
（2）触摸屏模块
触摸屏模块采用三菱触摸屏GT1155，5.7寸，256色。触摸屏与PLC从站模块连接，作为一个操作站，可以进行基本参数的修改和监控。
（3）继电器模块：
  继电器模块，安装有中间继电器（AC220V），交流接触器（AC220V），热继电器，漏电保护开关，熔断器，时间继电器等元件，利用继电器模块，可以独立实现对中央空调实验设备进行过程控制。
（4）仪表模块：
  仪表模块，分别安装了数字温控仪表、温度仪表、电流表、电压表等，用于监控压缩机，风机，循环水泵等执行元件的工作电流和电压，监控出风口、回风口、冷凝器等制冷元件的温度。
a.三相带漏电保护总开关；b.三相电源保险丝；c.压缩机电压指示；d.压缩机电流指示；e.模拟锅炉电流指示；f.冷水水泵压力指示；g.热水水泵运行指示;；h.冷却水水泵运行指示；i.空气调节风机电流指示；j.压缩机工作指示；k.模拟锅炉工作指示；l.冷冻水水泵工作指示；m.冷却塔工作指示；n.冷却塔风机工作指示；o.空气调节风机工作指；;p.数显冷冻水水温调节指示；q.数显热水水温指示；r.数显冷却指示；s.制冷开关；t.数显冷水水温高调节指示；u.制热开关；v.数显热水水温调节指示。
5）按钮及信号模块：
  按钮及信号模块，安装有模式切换开关（自动、手动两种模式）、按钮、指示灯，用于操控中央空调的运行，如：压缩机启动停止，主风机启动停止等。按钮及信号模块，既可与继电器模块连接实现继电器回路控制，也可与PLC连接实现PLC回路控制。
六、中央空调主机系统：制冷系统主要组成：压缩机、蒸发器、冷凝器、电磁阀、过滤器、膨胀阀、视液镜、储液器、喷淋式冷却塔、冷却水泵、制冷水泵。
制热系统主要组成：电热式模拟锅炉、数显温度调节器、热水水泵等。
（1）具有蒸汽压缩式集中式和半集中式中央空调系统的功能，主要由冷源系统、热源系统、空气处理及配送系统及控制与显示系统等组成。可满足学校既能开出验证性实验，也可以开设故障设置性实验满足毕业设计、教师科研、创新实验室所需，能实现一机多用。
（2）制冷系统由压缩机、蒸发器、冷凝器、电磁阀、热力膨胀阀、储液罐、视液镜、干燥过滤器和压力表等部分组成。管路中串接有视液镜，可观察制冷剂物理状态和流动方向。管路中串接的电磁阀，作为制冷系统通断控制部件，高低压力表显示高压压力和低压压力。
冷却水循环系统主要由冷却水泵、喷淋式冷却塔及循环管路等部分组成，用于吸收冷凝器中制冷剂散发的热量。
（3）冷媒水循环系统主要由冷媒水泵及循环管路等部分组成，用于将蒸发器中制冷剂蒸发产生的冷量输送给模拟用户。
（4）具有热源系统模块。供热系统由1台模拟锅炉、1台热水泵、1套板式换热器等组成。
空气处理与配送要求采用集中式和半集中式两种调节方式。集中式空调系统主要由冷热交换器、风柜、送风机、送风管道及回风管道等部分组成；通过冷热交换器将冷源（冷冻水）或热源（热水）进行处理，把风柜内的空气冷却（或加热），通过送风机和送风管道输送到各用户端（模拟房）而达到制冷（制热）的目的。半集中式空调系统主要由风机盘管组成；工作时，盘管内根据需要流动的冷水（或热水），风机把室内空气吸进机组，经过滤后再经入盘管冷却（或加热）送回室内，如此循环，以达到调节室内温度、湿度额定功率ＨＰ。
七、系统配置清单：

序号	项目（设备名称）	数量				备注
中央空调教具机组
1	中央空调主机（8P冷水机半封闭式压缩机，，水冷式壳式冷凝器。压力控制器，油液分离器。压力膨胀阀	1		8P水冷半封闭式机组ZR94KCT-FD
2	新风空调管道组	1
3	制冷和制热管道组	1
4	冷冻水回水泵	2		550W立式水泵
5	电热锅炉组 2000W 3.5A	1
6	消声静压箱	1
7	冷热交换器	1
8	冷凝器	1		5P壳式冷凝器
9	膨涨水箱	1		不锈钢400300300
10	冷却塔	1		4T水冷
11	冷却风机	1		220V
12	冷却水回水泵550W立式管道水泵	2只
13	空调模拟房	1		学校教室
14	风机盘管机组	3个		1P水冷机
15	制冷、制热温度探测器	6
16	风道管路	1		100030050010米
17	风管挂架	10		定做
18	铁质通风管路	5		1000300500
19	控制箱配电柜800×600×1700mm (内置1台三菱PLC FX_1N－40MR及相关继电器、控制开关、指示灯、标准通信接口和配套设备)	1		8007001600
20	压力模块	FX4AD		品牌:三菱；原产地:
21	PLC FX2N-2AD功能模块：用于采集中央空调模型系统的温度信号，最大可以实现2路温度信号同时进行采集	1
22	出风口	3
23	触摸屏：GT1155(5.7寸，256色)	1		。
24	保温管8分管100米	1		以工程实用为数
25	PPR水路管件8分管100米	1		以工程实用为数
26	水压表	8
27	散流器	6
28	使用说明书	1
29	计算机V2200型台式电脑，200G硬盘，1GDDI内存，17寸液晶显示器，英特尔酷睿2双核处理器 E1200；集成高性能3D显卡显卡；10M-100M网卡；USB 2.0接口；USB光电鼠标；功能键盘。	1		自备
30	常用电工工具	1
31	分水器	20L		一进三出
32	集水器	20L		一进三出
33	空气处理系统，1套送风管，1套回风管及相关配套设备）	1
34	防火阀 —易熔环熔断动作温度70℃ —手动复位开启、手动调节角度 —阀门耐火等级3小时 —全开时阻力系数＜0.5防火阀·70℃温感器动作，阀门瞬间关闭。·手动关闭，手动开启。 ·DC24V电信号，电磁铁吸合，阀门关闭。 ·输出关闭信号，联锁风机。 ·输入DC24V电信号，阀门自动复位开启。 ·烟气温度低于 70℃ 时，温感器自动复位后可以重复使防火阀 —易熔环熔断动作温度70℃ —手动复位开启、手动调节角度 —阀门耐火等级3小时 —全开时阻力系数＜0.5防火阀 —易熔环熔断动作温度70℃ —手动复位开启、手动调节角度 —阀门耐火等级3小时 —全开时阻力系数＜0.5防火阀 —易熔环熔断动作温度70℃ —手动复位开启、手动调节角度 —阀门耐火等级3小时 —全开时阻力系数＜0.5
35	消声静压箱：1组织气流使之分布均匀。 2利于 NC 值的衰减，若静压箱内贴隔音板则效果更好		1
36	散流器		3
37	工程材料		1		以现场安装而定
38	中央空调PLC应用程序）		1
39	工业组态软件		1
40	PLC编程软件		8
41	中央空调PLC应用程序		1
42	中央空调组态应用程序		1
43	中央空调虚拟动画		1
44	可移动式学生终端计算机台架（钢木结构≥ 550×550×900 mm		1
