作者：管理员发布时间：2025-10-23 15:18:42

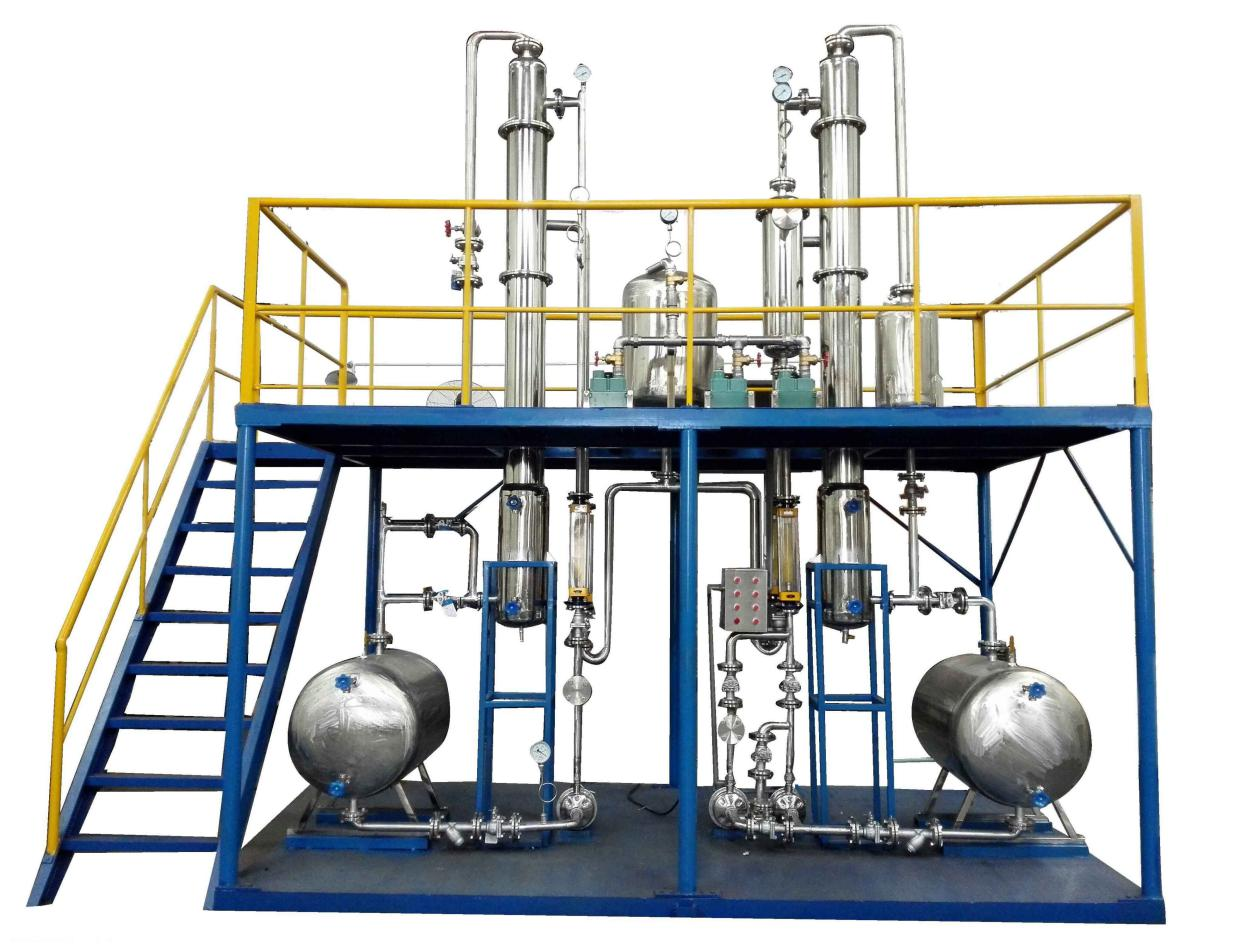

　工段综合拆装实训装置集成离心泵、换热器、填料塔及多种阀门仪表，构建完整的化工单元操作实训平台。通过管路安装、设备调试及参数检测等实操项目，培养学生流体输送、设备拆装及系统调试的工程实践能力，适用于化工工艺、设备安装等相关专业教学。

型号：MYHG-81
品牌：上海茂育

分项

说明

装置
功能

1．强化手动操作技能训练。

2．考察学生全面分析系统、辨别正误和迅速决策等能力，在实践中结合了识图能力、出具规范清单、安全操作等各项理论功底的考察。

3．配套流体输送机械、化工仪表和机械制图等多门课程的教学实践，如管道流动阻力、管件识辨、离心泵特性、流量计安装、换热器特性和四大化工参量的安装、检测、显示等。

4．掌握离心泵、换热器、填料塔的结构、安装及使用。

外形
尺寸

对象部分：长×宽×高4800x2500x4200mm(可根据实训场地实际高度和场地面积进行调整)，整机采用钢制喷塑框架，带两层操作平台，一层平面方便安装、检修，二层有安全斜梯通上并有护栏、防滑板

测控部分：开关盒集成于对象部分之上。

公用
工程

水：实训过程中可循环使用，实训结束后排空即可。

电：电压AC380V，功率5.5kW，三相四线制（三火线一零线）。需配置1~2个接地点（安全地及信号地）。

实验
物料

清洁自来水

测控
组成

变量

检测机构

显示机构

执行机构

离心泵进口
压力

指针式压力表：仪表
精度：1.5%FS

压力表
就地显示

无

离心泵出口
压力

指针式压力表：仪表
精度：1.5%FS

压力表
就地显示

管路出口闸阀（手动）

流体流量

玻璃转子流量计：仪表
精度：4%FS

流量计
就地显示

管路出口闸阀（手动）

流体温度

双金属温度计：仪表
精度：1.5%FS

温度
就地显示

无

液位

液位计

液位就地显示

无

装置
系统

名称

规格

数量

备注

泵

不锈钢离心泵，功率750W，流量10m³/h

国标

风机

高效旋涡气泵，功率1.1KW，风压15Kpa,流量100m³/h。

国标

换热器

不锈钢列管换热器，铜质换热管，换热面积1.0m²。内装2块折流板。

国标

储罐

不锈钢，φ650×900mm，卧式储槽，两端封头结构。

国标

储罐

不锈钢，φ500×650mm，两端封头结构。

国标

填料塔

不锈钢，DN200mm，
散装填料：φ12拉西环，下装填料支持板，内有气体分布器。

国标

填料塔

不锈钢，DN200mm，
散装填料：φ12拉西环，下装填料支持板，内有气体分布板。

国标

过滤器

不锈钢，法兰式，DN40

国标

闸阀

不锈钢，法兰式，DN32

45以上

国标

球阀

不锈钢，螺纹式，DN15

国标

止逆阀

不锈钢，DN25

国标

安全阀

不锈钢，DN25

国标

截止阀

不锈钢，法兰式，DN32

国标

不锈钢，法兰式，DN50

不锈钢，螺纹式，DN50

法兰

不锈钢，DN32

国标

不锈钢，DN40

不锈钢，DN50

国标

活接、三通、
异径头、丝
扣、弯头等

不锈钢，

一批

国标

管路

不锈钢管
DN25、N32、DN40、DN50

一批

国标

电气
组成

电气元件

数量

电源插头

1个

4P空气开关

1个

8路开关盒

1个

拆装工具及试压检漏设备

序号	名称	规格	单位	数量
1	管子钳	450mm	把	1
2	管子钳	300mm	把	1
3	活动扳手	12寸	把	1
4	活动扳手	10寸	把	1
5	呆扳手	17~19	把	1
6	呆扳手	22~24	把	1
7	两用扳手	17mm	把	1
8	两用扳手	19mm	把	1
9	两用扳手	22mm	把	1
10	两用扳手	24mm	把	1
11	木榔头	2.5寸	把	1
12	穿心一字批	12寸（敲棒）	把	1
13	螺丝一字批	小号	把	1
14	螺丝一字批	中号	把	1
15	螺丝十字批	小号	把	1
16	螺丝十字批	中号	把	1
17	水平尺	600mm	把	1
18	直角尺	LG-ZT300 12"/300mm	把	1
19	卷尺	3m	把	1
20	普通游标卡尺	LG-W150 6"/0-150mm	把	1
21	螺栓螺母	M12×45	套	10
22	螺栓螺母	M14×50	套	20
23	螺栓螺母	M14×55	套	10
24	生料带	聚四氟乙烯	卷	4
25	石棉垫片	DN20	片	10
26	石棉垫片	DN25	片	10
27	石棉垫片	DN32	片	10
28	石棉垫片	DN40	片	10
29	石棉垫片	DN50	片	10
30	安全帽	橘红色	顶	3
