一、产品概述
MY-522C机械装调技术综合实训装置依据相关国家职业标准及行业标准，结合中等职业学校"数控技术及其应用"、"机械制造技术"、"模具制造技术"、"机电设备安装与维修"、"机电技术应用"等专业的培养目标而研制。主要培养学生识读与绘制装配图和零件图、钳工基本操作、零部件和机构装配工艺与调整、装配质量检验等技能。提高学生在机械制造企业及相关行业一线工艺装配与实施、机电设备安装调试和维护修理、机械加工质量分析与控制、基层生产管理等岗位的就业能力。
二、产品特点
1、实操性强依据相关国家职业标准、行业标准和岗位要求设置各种实际工作任务，以职业实践活动为主线，通过"做中学"，真正提高学生的动手技能和就业能力。
2、适用面广基于机械装调技术中的钳工基本操作、装配、测量及调整、质量检验的工作过程进行设计，可满足实训教学、工程训练及职业技能竞赛的需要。
3、模块化设计由多种机械工作台组成，可独立模块训练，也可综合训练。如：二维工作台、多级变速箱，间歇回转工作台、冲床机构、送料机构、离合器机构等。
4、综合性强培养学生的机械识图、常用工具和量具的选择及使用、机械零部件和机构工艺与调整、装配质量检验等综合能力。
三、技术性能
1、输入电源：单相三线 AC220V±10% 50Hz；
2、交流减速电机1台：额定功率 90W，减速比 1:25；
3、外形尺寸（实训台）：1800mm×700mm×820mm；
4、设备重量：600kg；
5、安全保护：具有漏电流保护，安全符合国家标准。
四、系统组成与结构

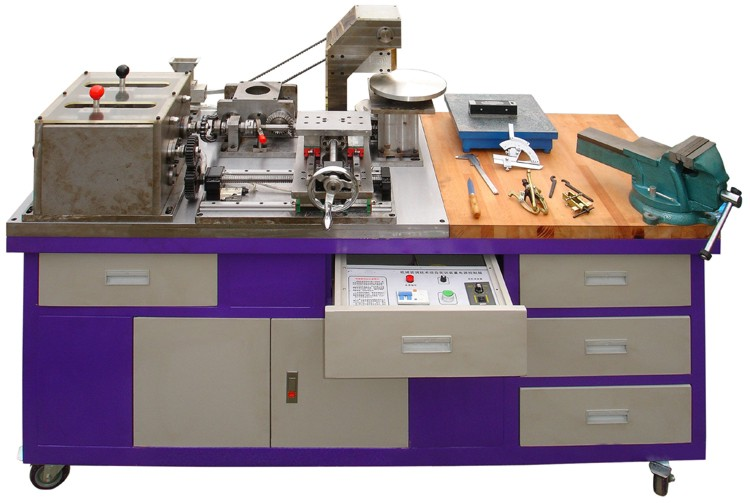

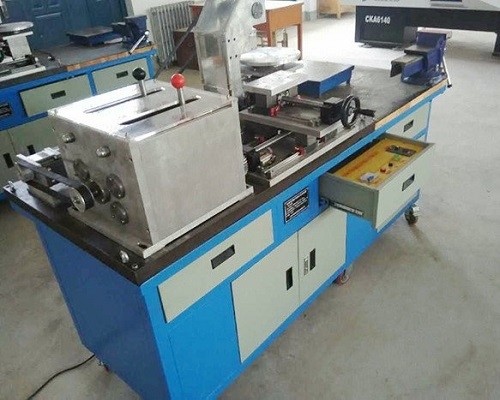

本装置主要由实训台、动力源、机械装调对象（机械传动机构、多级变速箱、齿轮减速器、离合器机构、送料机构、二维工作台、间歇回转工作台、冲床机构等）、钳工常用工具、量具等部分组成，下图为机械调试装配区设计图与实物图的组成部分的简单介绍。
1、实训台：采用铁质双层亚光密纹喷塑结构，包括操作区域和机械装调区域两部分。操作区域主要由实木台面、橡胶垫、台虎钳等组成（如下图所示），用于钳工加工和装配各种机械零部件；机械装调区域采用铸件操作台面（图3中的铁质平板），学生可在上面安装和调整各种机械机构。
2、机械传动机构：主要由离合器传动（如下图所示）、同步带、链、齿轮、蜗杆等传动机构（如图2或图3所示）组成；通过学生在平台上的安装、调整与检测，掌握机械传动机构的装配与调整技能。
3、多级变速箱：具有双轴三级变速输出，其中一轴输出带正反转功能，顶部用有机玻璃防护。主要由箱体、齿轮、花键轴、间隔套、键、角接触轴承、深沟球轴承、卡簧、端盖、手动换档机构等（如下图所示）组成，可完成多级变速箱的装配工艺实训。
4、二维工作台：主要由滚珠丝杆、直线导轨、台面、垫块、轴承、支座、端盖等组成（如下图所示）。分上下两层，下层由多级变速箱经齿轮传动控制，实现工作台往返运行，工作台面装有行程开关，实现限位保护功能，上层可手动控制；能完成直线导轨、滚珠丝杆、二维工作台的装配工艺及精度检测实训。
其具体的组成为：底板、中滑板、上滑板、直线导轨副、滚珠丝杠副、轴承座、轴承内隔圈、轴承外隔圈、轴承预紧套管、轴承透盖、轴承闷盖、丝杠螺母支座、圆螺母、限位开关、手轮、齿轮、等高垫块、周断档片、轴用弹性挡圈、角接触轴承（7202AC）、深沟球轴承（6202-2RZ）等组成。
5、减速器：主要由直齿圆柱齿轮、角接触轴承、深沟球轴承、支架、轴、端盖、键等组成（如下图所示）。可完成减速器的装配工艺实训。
其具体组成为：左右挡板、圆柱齿轮、轴承座套、输入轴、中间轴、输出轴、轴套、轴承闷盖、轴承透盖、齿轮外圈套筒、上封盖、角接触轴承（7003AC）、深沟球轴承（6003-2RZ）、轴用弹性挡圈、齿轮减速器底座等组成。
6、间歇回转工作台：主要由四槽槽轮机构、蜗轮蜗杆、推力球轴承、角接触轴承、台面、支架等组成（如下图所示）。由多级变速箱经链传动、齿轮传动、蜗轮蜗杆传动及四槽槽轮机构分度后，实现间歇回转功能；能完成蜗轮蜗杆、四槽槽轮、轴承等的装配与调整实训。
其具体组成为：小锥齿轮轴、锥齿轮、圆柱齿轮、轴承座、轴承透盖、轴承内圈套筒、轴承外圈套筒、轴套、齿轮增速轴、槽轮轴、料盘、推力球轴承限位块、法兰盘、蜗轮轴端用螺母、蜗杆、蜗轮、蜗轮轴、蜗轮轴用轴承座、立板、底板、小锥齿轮用底板、间歇回转工作台用底板、锁止弧、四槽槽轮、拨销、角接触轴承（7000AC、7002AC、7203AC）、深沟球轴承（6002-2RZ）、推力球轴承（51120）、圆锥滚子轴承（30203）、轴用弹性挡圈等组成。
7、冲床机构：主要由曲轴、连杆、滑块、支架、轴承等组成（如下图所示），与间歇回转工作台配合，实现压料功能模拟。可完成冲床机构的装配工艺实训。
其具体组成为：轴、曲轴圆盘、中轴、轴瓦、曲轴上端盖、曲轴下端盖、压头连接体、球头活结、模拟冲头、活结上端盖、轴承闷盖、轴承透盖、自动冲床上下拉板、滑套固定板垫块、滑套固定板、冲头导向套、左右传动轴挡套、自动冲床左右挡板、封板等组成。
8、动力源：配置交流减速电机、调速器、电源控制箱等，为机械系统提供动力源。电源控制箱带有调速电机电源接口，行程开关接口。
9、装调工具：主要有套装工具（55件）、台虎钳、划线平板、拉马、紫铜棒、冲击套筒、截链器、冲击扳手。套装工具由工具箱、内六角扳手、呆扳手、活动扳手、锉刀、丝锥、铰杠、划规、样冲、锤子、板牙、板牙架、螺丝刀、锯弓、尖嘴钳、老虎钳等组成。
10、常用量具：主要由游标卡尺、万能游标量角器、宽度角尺、百分表、千分尺、塞尺、水平仪等组成；通过使用量具进行测量，使学生掌握常用量具的使用方法，掌握机械装配的检测方法等。
五、设计思想
1、依据相关国家职业标准、行业标准和岗位要求设置各种实际工作任务，以职业实践活动为主线，通过"做中学"，提高学生的动手技能和就业能力。
2、基于机械装调技术中的钳工基本操作、装配、测量及调整、质量检验的工作过程进行设计，可满足实训及职业技能竞赛的需要。
3、由多种机械模块组成，可独立模块训练，也可综合训练。如：二维工作台、送料机构、离合器传动、齿轮减速器、多级变速箱、间歇回转工作台、自动冲床机构等，每个模块都配有相应的手动调节机构。
4、综合性强：培养学生的机械识图、常用工具和量具的选择及使用、机械零部件和机构工艺与调整、装配质量检验等综合能力。
5、涉及各种机械设备装配中的一些比较典型的技能点和知识点。比如：带和链等传动机构的装配与调整、变速箱的装配、轴承的装配与调整（深沟球轴承、角接触轴承、圆锥滚子轴承、推力球轴承）、滚珠丝杠副装配、直线导轨的装配与调整、相关平行度及垂直度的检测等。
6、安全性：充分考虑文明生产及人身安全防护措施。
六、典型工作任务内容
项目一：钳工基本操作技能实训
任务一划线技能训练；
任务二锉削技能训练；
任务三锯削技能训练；
任务四钻削技能训练；
任务五攻、套螺纹技能训练；
任务六刮削技能训练。
项目二：离合器的装配与调整
根据装配图及装配工艺要求，完成离合器的安装与调整。
项目三：送料机构的装配与调整
根据装配图及装配工艺要求，完成送料机构的安装与调整。
项目四：变速箱的装配与调整
根据装配图及装配工艺要求，进行轴承、轴、键、滑移齿轮、箱体等的装配与调整。
项目五：齿轮减速器的装配与调整
根据装配图及装配工艺要求，完成齿轮减速器的安装与调整。
项目六：冲床机构的装配与调整
根据装配图及装配工艺要求，完成冲床机构的安装与调整。
项目七：间歇回转工作台的装配与调整
根据装配图及装配工艺要求，进行蜗轮蜗杆、四槽槽轮、轴承、支座等的装配与调整。
项目八：二维工作台的装配与调整
根据装配图及装配工艺要求，进行直线导轨、滚珠丝杠、轴承、支座等的装配与调整。
项目九：机械传动的安装与调整
任务一带传动机构的装配与调整；
任务二链传动机构的装配与调整；
任务三齿轮传动机构的装配与调整。
项目十：机械系统运行与调整
根据总装配图要求，将各单元组装成系统，按要求进行调整，达到预定功能。
