作者：管理员发布时间：2025-10-24 15:48:13

一、功能概述

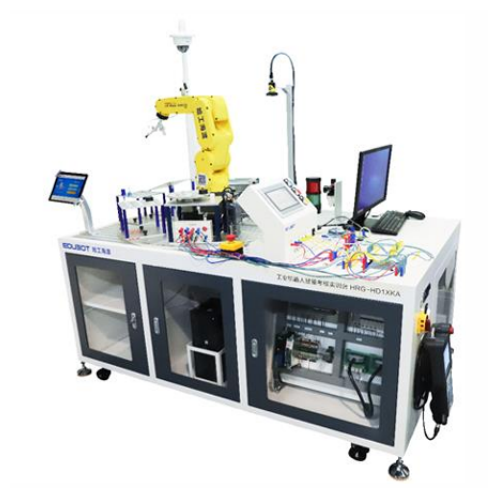

MYJQR-05A工业机器人多功能实训工作站采用模块化设计，选用国际主流的工业机器人，搭配了功能丰富的周边教学实训模块：基础编程类实训模块。同时实现并兼顾了工业机器人从常规知识入门教学到真实物品生产加工。培养学生在在机器人操作与编程、码垛、搬运、激光雕刻、视觉检测、运动控制等方面的综合运用能力。满足工业机器人的全部知识点从入门到深入应用的阶梯式教学。
二、设备功能概述
本实训平台机构设计紧凑，系统完全开放化，采用透明封装设计，程序开源，使教学、实训更加容易上手。实训台分为机器人教学应用区、电气控制器接线区和电脑编程区，学生能够根据电气原理图进行工业机器人系统集成技术的电气接线，提升综合应用能力。
系统采用模块式设计，需要进行不同实验切换时，只需在对应硬件模块上进行机器人示教编程，即可进行相应的功能演示，实现一机多用，方便不同实验灵活切换，适合进行工业机器人技能考核和职业技术培训与认证。
三、单套设备配置清单：

工业机器人系统操作员实训平台
序号	名称	数量
1	基础实训平台	1
2	机器人本体	1
3	夹具模块	1
4	绘图模块	1
5	圆柱体搬运模块	1
6	码垛模块	1
7	通用仓储模块	1
8	运输模块	1
9	视觉检测模块	1
10	伺服模块	1
11	电气控制套件模块	1
12	仿真软件（网络版）	1
13	静音无油气泵	1
14	编程工作台	1
15	配套教材、实训指导书、数字资源包

四、技术参数
1．主要技术参数
输入电源：交流单相220V/50Hz
额定功率：约1.8kW
安全保护：急停开关、漏电保护、短路保护、过载保护、欠压保护
整体尺寸：1800 mm ×1120 mm ×1550mm
2．主要配置情况
工业机器人：FANUC
PLC：西门子
视觉系统：国际知名品牌工业智能相机
气动系统：AirTAC、SMC
电气组件：施耐德、欧姆龙等国际主流品牌
3．实训模块简介

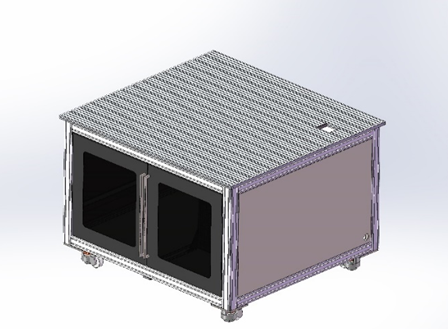

（1）标准实训台框架主体
实训台的承重框架采用高强度铝型材构建，这种材料因其轻质和高稳定性而被广泛使用。铝型材的承重主体不仅保证了实训台的坚固性，也便于携带和移动，适应了多样化的教学和实训需求。实训台的侧封板选用了耐用的工业冷轧钢板，这种钢板具有优良的抗腐蚀性和耐磨损性，能够保护实训台内部组件免受损害。侧封板的设计还考虑了美观和实用性，提供了一个整洁的外观，同时保护实训台内部结构不受外界环境影响。实训台的主体结构由坚固的铝制型材构成，以确保足够的承重能力，而侧板则选用了耐用的工业冷轧钢板，以提供额外的保护和稳定性。
实训台设计了标准化的接口，以适应机器人、教学设备和功能模块的安装需求。这些接口不仅符合行业标准，也为未来的功能扩展提供了便利。实训台在设计时预留了标准的气源和电气接口位置，这允许根据实际应用需求进行功能扩展。这种设计考虑了模块化和灵活性，使得实训台能够适应各种教学和工业应用场景。
实训台还配备了矩阵式定位柱，这为多功能模块的安装和定位提供了极大的便利，实现了模块的自定义安装位置。此外，实训台内部设有可抽拉的模块存储柜，这不仅方便了模块的安装和固定，也为电气元件的存储和调试提供了空间。
实训台配备了可靠的电源系统，为工业机器人、教学设备和各类功能模块提供持续稳定的电力。这一设计确保了所有设备的运行不受电力波动的影响，增强了实训台在各种应用场景下的稳定性和可靠性。电源系统的设计考虑了不同设备的电力需求，提供了足够的电流和电压，以支持机器人、示教器和功能模块的高效运行。实训台的电源设计还包括了过载保护和短路保护功能，以防止因电力问题导致的设备损坏。此外，电源系统还配备了紧急断电装置，以确保在紧急情况下能够迅速切断电源，保障操作人员的安全。
实训台内部设计了矩阵式的定位系统，该系统由一系列定位柱组成，它们允许多功能模块在实训台上进行精确的定位和固定。这种设计使得模块可以根据需要进行自定义位置安装，提供了高度的灵活性和适应性，以适应不同的教学和实训需求。
实训台还设有内置的抽拉式模块存放柜，这一设计不仅方便了模块的快速安装和固定，还为通用电气元件的安装和调试提供了空间。存放柜的设计考虑了模块的存储需求，使得各种模块和电气元件可以有序地存放，便于管理和维护。
此外，实训台的多功能模块固定设计还包括了侧封板上预留的标准气源和电气接口安装位置，这些预留接口可以根据模块的使用情况进行功能的扩展，进一步增强了实训台的实用性和灵活性。通过这些设计，实训台能够牢固地安装多种应用模块，满足工业机器人教学和实训的多样化需求。
实验台尺寸（mm）：1300×1200×900mm；
模块固定板：多个；
快速电气接口数量：4组；
快速气路接口数量：4组；
主电源：单相 AC220V ；
控制电源：DC24V；
气源输出压力：0.5Pa。

（2）机器人本体
实训台采用国际主流的工业机器人——FANUC，通过掌握机器人的编程和应用，能够学会两类机器人系统的编程与调试，满足就业岗位对职业能力的要求。
本单元由工业机器人ER-4iA、机器人底座、机器人末端工具、机器人控制柜和示教盒、控制柜放置架等组成。六轴工业机器人能够容易进行机械内部安装，采用高刚性手臂和伺服技术，即使高速动作也不会产生晃动。其核心参数如下所示：

型号	ER-4iA
自由度	6
轴工作范围及速度	J1 轴	340°（460°/s）
	J2轴	230°（460°/s）
	J3 轴	402°（520°/s）
	J4 轴	380°（560°/s）
	J5 轴	240°（560°/s）
	J6 轴	720°（560°/s）
定位精度（mm）	±0.02mm
额定负载	4kg
最大工作半径	550mm
TCP 最大速度	4000mm/s
防护等级	IP30
通信功能	modbus，可扩展配置其他总线通讯功能如profinet等

机器人本体末端配有快换夹具

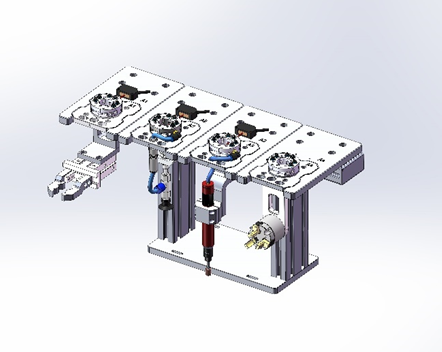

（3）夹具模块

快速更换支架组件：包含一套支架，其尺寸为360×200×20毫米，而底座的规格为380×150×10毫米。该支架设计有3个快速更换工具位，与标准实训台的定位安装相兼容。
快速更换盘组件：配备一套，整个装置采用铝合金材质作为主体，而紧锁机制则使用合金钢。该装置的承重能力为3千克，最大允许力矩为20牛顿米，工作压力范围在0.3至1兆帕之间，整体重量为0.5千克。
单吸盘工具组件：配备一套，吸盘直径为20毫米，具有10牛顿的吸附力。该工具套装还包含一个真空发生器和一个电磁阀。
平行爪工具组件：配备一套，气缸的行程为24毫米。
三爪工具组件：配备一套，该工具可以执行外撑或内夹操作，且无需外部电源。
绘图工具组件：配备一套，用于绘图笔的工具。

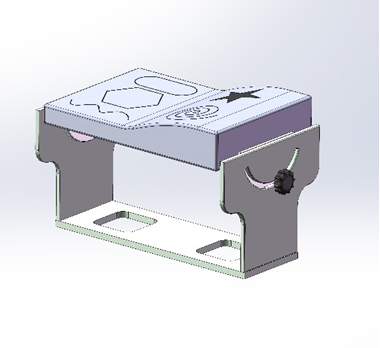

（4）绘图模块
平面绘图组件的尺寸（长度乘以宽度）为400×300毫米，以确保能够适配标准实训台并实现精准定位安装。该模块支持的图样数量含椭圆、六边形波形、五角星及圆环等5种。

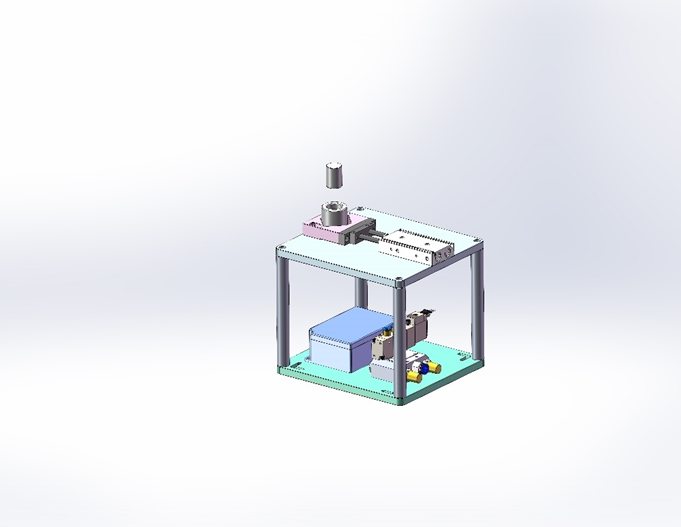

（5）圆柱体搬运模块
实训台搭配了针对机器人教学知识点的配套实训模块，系统以西门子PLC为总控制器，实现基于机器人的系统集成应用，将各个模块与机器人进行有机搭配和组合应用，实现模块串联应用。

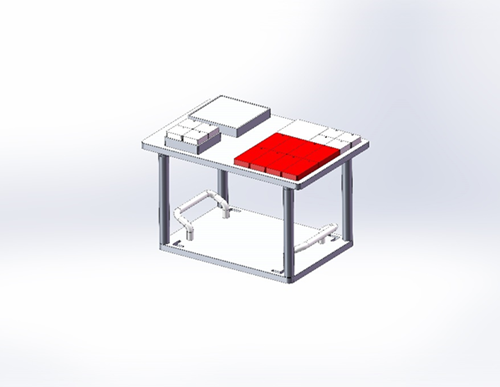

（6）搬运码垛模块
码垛单元具有开阔的码垛平台，码垛平台上采用线条进行分区，可以进行丰富的码垛内容和检验码垛的准确性。通过程序可以进行灵活的码垛垛型训练。

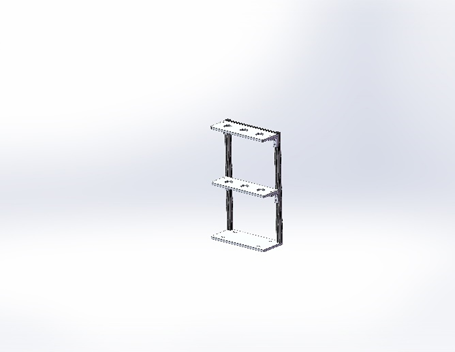

（7）通用仓储模块
该模块由一个稳固的底板、一个立体仓库单元等关键部件构成。学生可以依据提供的机械安装图纸，将仓储模块精确地安装在工作平面上预先设定的位置。该模块的外部尺寸为300×220×240毫米（允许有±5%的误差范围），而底座的尺寸则为300×220×10毫米（同样允许±5%的误差）。在布局上，模块被设计为2行3列的阵列形式，这样的设计旨在优化空间利用并提高存储效率。
该模块特别设计为兼容单一种类的工件，确保了操作的专一性和高效性。通过精心设计的模块化结构，学生不仅能够学习到机械安装的基础知识，还能够掌握仓储系统的布局和操作流程。这种设计不仅便于教学和学习，也为未来的自动化仓储系统提供了一个实际的操作平台。
整个系统的设计和制造都遵循了精确的工程标准，确保了在实际应用中的可靠性和持久性。通过这种模块化的仓储解决方案，学生能够获得宝贵的实践经验，为将来在自动化和物流领域的发展打下坚实的基础。

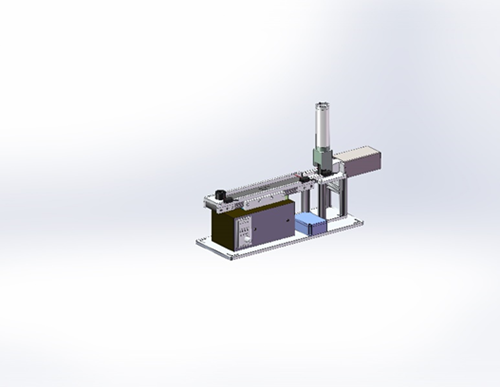

（8）运输模块
该模块主要由传送带、速度控制器、稳固底座、传送带本身以及不锈钢把手等部件构成。使用者能够调节供料和输送部分的相互位置，以确保物料能够平稳地被输送。该传送带装置采用铝合型材构建。其驱动系统基于单相交流电机进行调速，装置内嵌入光电传感器和阻挡机构，用于检测和阻止工件的移动。通过调速电机的驱动，皮带能够输送多种不同的组件，且传送带具备启动、停止和速度调节的功能。其外型尺寸为446×200×196.4毫米（允许有±5%的误差），底座尺寸为400×200×10毫米（同样允许±5%的误差）。传送带的长度为446毫米，有效工作宽度为80毫米，最高运行速度可达4米/分钟，电源需求为交流220伏特。速度控制器的规格为单相交流220伏特，频率为50/60赫兹。该设备适用于温度在-10摄氏度至+50摄氏度，湿度低于90%的工作环境。

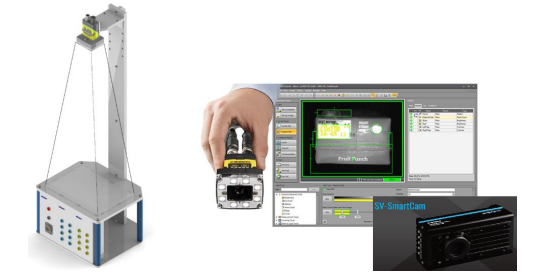

（9）智能视觉检测模块

智能视觉检测模块采用品牌智能相机进行设计。智能相机具有集成度高、灵活性强、外观小巧精致的特点，可根据应用需求选择合适的配件。智能相机一般由图像采集单元、图像处理单元、图像处理软件、网络通信单元等构成。各部分的功能如下：
图像采集单元：在智能相机中，图像采集单元相当于普通意义上的CCD/CMOS相机和图像采集卡。它将光学图像转换为模拟/数字图像，并输出至图像处理单元。
图像处理单元：图像处理单元类似于图像采集、处理卡。它可对图像采集单元的图像数据进行实时的存储，并在图像处理软件的支持下进行图像处理。
图像处理软件：图像处理软件主要在图像处理单元硬件环境的支持下，完成图像处理功能。如几何边缘的提取、Blob、灰度直方图、OCV/OVR、简单的定位和搜索等。在智能相机中，以上算法都封装成固定的模块，用户可直接应用而无须编程。
网络通信单元：网络通信装置是智能相机的重要组成部分，主要完成控制信息、图像数据的通信任务。智能相机一般均内置以太网通信装置，并支持多种标准网络和总线协议，从而使多台智能相机构成更大的机器视觉系统。
（10）伺服定位控制模块
伺服定位控制模块由西门子Profinet总线伺服驱动系统构成，由PLC控制伺服系统进行位置控制，实现高精度定位控制，掌握工业领域中伺服驱控系统的使用关键技术。模块具有传感检测、总线通信功能，作为工业机器人系统集成的重要组成部分，伺服控制技术与PLC、工业机器人的结合，从而培养知识技能综合全面的人才。
（11）电气控制套件模块
实训台采用开放式设计，让学生的培养不仅仅局限于工业机器人及周边自动化设备的编程和调试。实训台具有开放的电气接口，能够根据教学需要，由学生自主进行电气原理图设计并进行电气系统接线、系统参数配置和整机调试，扩展学生在硬件设计、动手实践及应用方面的能力。其中，接线面板区包括PLC控制区、机器人控制区、电源输出区、编程接口区等，引脚和接口丰富，如下图所示。一方面教师可以通过学生接线的正确与否，来判断学生对于课堂知识的掌握程度；另一方面学生通过对面板的实际接线巩固课堂知识，提升自己的动手和创新能力。
教学连线功能需根据每个模块的配置进行连接，由于模块的各有不同所以接线方式有类似也有不同的。在了解模块特性并编写对应训练程序后根据需要对PLC、机器人和模块三部分之间进行连接插线完成实验任务。

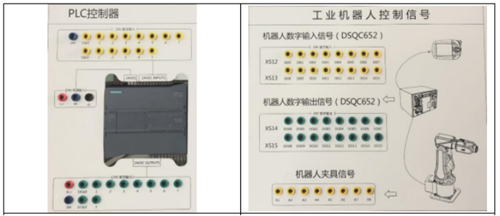

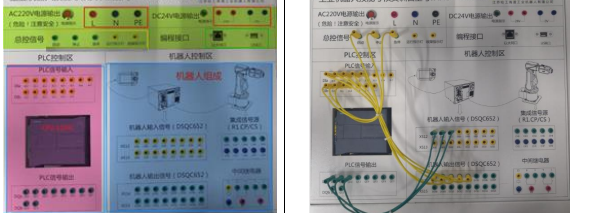

接线面板三大功能分区及实训接线示例（部分接线）
“PLC控制信号区”，采用西门子S7-1214网络型PLC，通过将PLC的IO外置，能够培养学生对PLC电气控制设计能力的培养。 “工业机器人控制信号”区，包括机器人输入信号、机器人输出信号和机器人本体信号，用于进行和PLC、外部实训模块进行信号交互，实现真正的开放式系统设计和应用。

PLC控制信号区及机器人控制信号区
配套红绿黑黄蓝五色香蕉线（黄色和蓝色香蕉线为信号线，其他颜色香蕉线为电源线），采用了全新设计的公头形状，增加了接触面积能接插更大的电流，同时插头镀层经过特殊处理，防氧化，有效的延长了插头的使用寿命，每种颜色线材分别有4mm、6mm的口径和100mm~2000mm的长度，满足不同使用需求。

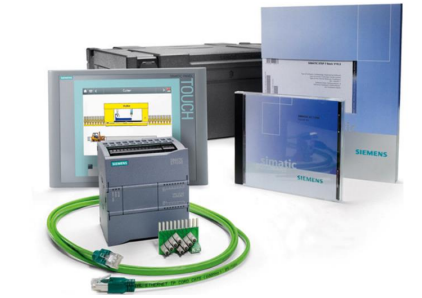

系统采用S7-1214C 型号的PLC控制器，作为系统的总控制器，协调控制工业机器人及周边设备的运行，并具有通用开放的编程软件，学生可以自主进行PLC的程序设计。
系统采用西门子 7寸高清工业触摸屏，进行控制和人机交互，触摸屏自带PN以太网接口，可以方便地与S7-1200 PLC进行ProfiNet通讯。

（12）数字工厂仿真软件
一、系统为国产自主研发软件，应具备著作权证书等权属文件。
二、资产库
提供≥200种的智能制造工作单元和设备资源，支持智能产线中各种主流设备的仿真与虚拟调试，包括PLC、机器人、传感器、变位机、导轨等，可实现规划与设计车间布局，自由调整；
可以直接从云端设备库中选择机器人、物流等设备模块进行仿真调试，选择过程中支持搜索、筛选和排序，并推荐相似参数的模块设备，组成与实际设备一致的3D数字模型，自定义模块属性，生成与实际设备一致的业务路径；
支持定义自动上料点，通过时间和信号的控制方式模拟物料重复生成和消失的过程；
软件提供了100台以上品牌、多种不同型号的工业机器人进行场景搭建、轨迹规划、运动仿真和程序代码生成等操作（参考品牌ABB、KUKA、Staubli、珞石、遨博等）；
支持模型参数化功能，支持模组机器人、输送线、工作台、框架、底座、货架等100个以上的参数化模型，参数化包括长宽高、型号、朝向、负载、结构、电机型号等内容；
支持机器视觉仿真，仿真场景中的虚拟相机与实际相机同步，虚拟工件可自动跟随实际工件变换位置，视觉检测可以指导机器人自动识别虚拟与实体工件位置进行抓取，实现数字孪生，实现对虚拟工件的视觉检测与引导虚拟机器人抓取工件；
支持 RFID仿真，具有虚拟及实物RFID读卡器、虚拟及实物RFID标签，RFID读卡器能对RFID标签读取与写入操作。PLC能读取虚拟及实物RFID读卡器信息。（提供软件功能截图）；
支持机器人管线包仿真，可以实现管线包软管仿真；
包含各种执行机构有气动机械手、传送带、电机等。每个机构的动作与真实机构一样且可以随意编程定义动作的执行顺序。每种动作都可以支持手动操作:伸出，缩回，下降，上升，夹紧，松开等等。
支持场景设备的自由定义，用户可通过设计的三维模型以及技术参数自由定义机器人、工具、零件、传感器等设备；
支持模型的自动轻量化，可调整轻量化程度，轻量化程度由20%-80%不等；模型经过轻量化处理后，文件大小最多可降低至原文件大小的1/30。（提供软件功能截图）
支持场景设备的自由定义，可自行创建并保存组件形成组件库，支持包含：stp、step、igs、stl、obj、dxf、brep、iges、xyz、pts等10几种标准 CAD 文件格式的文件导入，以及stl格式的模型导出，用户可自己建立独有的模型库，用户可通过设计的三维模型以及技术参数自由定义机器人、工具、零件、传感器等设备；
可实现KUKA、ABB、FANUC、每种品牌3个以上型号的工业机器人进行模型导入、轨迹规划、运动仿真和控制代码输出，实现离线编程；
具有贴图功能，可通过贴图代替或简化离线编程软件虚拟场景中复杂的模型搭建，最大限度减小模型的大小；可极大加快绘图区的刷新帧速率，使绘图区操作响应更加灵敏；
软件具备AI自动识别机器人型号功能，用户上传机器人模型后，可以根据模型自动匹配推荐后台的机器人模型。系统推荐的机器人模型可以不需要任何配置，直接进行示教和编程。
三、课程平台
软件含考题教学库，含设备装配和产线搭建等不同考题类型共计10套以上考题；
软件内置实训场景，为了方便教学，该软件需内置 5 种以上典型案例场景，用户仅需用鼠标选择对应场景即可开始练习，无需多余操作。场景包括：轨迹练习、搬运练习、焊接练习、打磨练习、喷涂练习、机床上下料练习等；
软件内置行业教学库，含锂电制片、装配车间产线，光伏排版机、接线盒产线，汽车冲压、焊装、总装产线资源等。（提供软件功能截图）
四、考核评分
利用云服务平台，实时把控前端软件考试活动进度；考试结果通过云端智能算法自动进行打分评判；考试全程远程、自动化运行。
五、建模功能
提供参数化建模配置工具，支持通过参数化工具进行可视化模型建模，参数化建模不需要编写程序代码，建模后的模型可通过参数调节自动实现模型数量、大小的调整。
六、培训支持
实现了软件技术手册、问题交流的在线化，相关在线资源的实时化更新。
七、二次开发
可以支持系统二次开发：支持二次开发对软件内设备进行运动控制和状态监控，支持C#, Python, Matlab等多种开发平台脚本语言，用户可以通过二次开发平台进行机器人控制器、上位机等功能的开发。
八、调试功能
支持根据生产工艺要求，结合零件点线面特征进行工作路径自动规划，并与其他自动化设备进行仿真验证，自动生成机器人程序，支持ABB、KUKA、Fanuc、安川、史陶比尔等品牌机器人；
支持智能制造数字孪生功能，利用基于事件且由信号驱动的仿真技术实现了生产系统的虚拟调试，虚拟调试可用在完全虚拟环节中进行，也可是实物控制设备和虚拟工作设备互联实现半实物调试；
通过仿真机器人可执行代码，模拟机器人在软件环境中的运动状态，系统支持机器人的关节运动指令、直线运动指令、圆弧运动指令，支持逻辑控制指令（如For\IFELSE\WHILE等）控制机器人运动逻辑；(提供软件功能演示视频)；
支持和多种品牌的PLC设备进行信号的联调，包括西门子、三菱、欧姆龙等，可连接真实PLC设备，支持多种品牌网关的连接，支持OPCUA\MODBUS TCP\S7\MC等协议；(提供软件功能演示视频)
•可基于 CAD 数据生成机器人加工轨迹，简化轨迹生成过程，提高精度，可利用实体模型、曲面或曲线直接生成机器人加工轨迹，支持轨迹编辑功能，以图形化方式通过拖动参数曲线，来编辑一条轨迹中指定个数的点，达到让整条轨迹光滑过渡的效果；(提供软件功能截图)
支持触发软件中的仿真模块，包含整体场景仿真、轨迹组仿真、单轨迹仿真等；支持与软件进行命令交互，触发软件轨迹生成、编译、后置等命令操作；（提供软件功能演示视频）
对机器人离线编程软件环境中仿真界面的机器人进行轨迹规划，实现离线编程并输出对应品牌的机器人程序；
控制系统能够和多个品牌工业机器人手持示教器通讯，通过更换手持示教器能够对多品牌工业机器人进行现场示教编程训练；
支持智能制造数字孪生功能，利用基于事件且由信号驱动的仿真技术实现了生产系统的虚拟调试，虚拟调试可用在完全虚拟环节中进行，也可是实物控制设备和虚拟工作设备互联实现半实物调试；（提供软件功能演示视频）
支持多种数据类型的读写，如：Bool、Int、Real、Dint、word、Dword等；
通过装配仿真检查装配过程的合理性，并可生成装配的爆炸图及运动序列动画；
提供常用人体姿态库，可以直接调用人体姿态库并直接作用于虚拟人体模型上，快速定义人员在各种工作环境中的姿态
能够实现机器人工位的工艺规划，包括机器人的工位布局，机器人的运动仿真和机器人的离线编程，也能处理完整的机器人生产线和生产区域的规划和仿真；
支持针对生产系统的3D及2D的建模和动态仿真分析，可以计算生产效率、工时节拍产能、设备利用率，可以针对瓶颈生产环节输出优化方案；
支持机器人 IO 读写操作，可读取机器人输入输出状态。可写入。支持远程状态监控、关节数据监控，可读取机器人每个关节的角度数据。也可读取机器人当前的操作模式和电机状态。支持多种任务选择，可自动切换加工工件。可自动切换机器人抓手工具；
支持真实示教器编程，也可虚拟示教器编程。同样实现虚拟三维本体运行；
支持机器人碰撞检测：关节碰撞检测、工具碰撞检测。当发生碰撞后，高亮红色显示碰撞物体，并立即切断机器人电机起到保护作用。支持虚拟边界保护，当运动范围超出预设的范围边界时。预设的边界会高亮红色显示。
支持运动轨迹描绘，可以将机器人运动的轨迹实时记录并生成三维轨迹线条。让学生更直观的分析查看机器人运动的轨迹。支持复位轨迹。
九、场景搭建及渲染
具备快速搭建智能制造产线的仿真模拟。
软件具备输出视频功能，可将绘图区的仿真效果通过参数控制，输出为MP4、avi、mkv等格式的视频文件并保存在本地磁盘；
支持视向动画，通过对仿真流程不同时间节点添加视图，可实现在仿真过程中自定切换设置的不同视角查看仿真流程；
支持在仿真环境中进行产线快速布局、场景搭建功能：模型在三个坐标轴方向平移和旋转，可以对设备模型进行点选和框选，软件有透视和正交两种视图模式，支持用户随意切换，且可以在场景中快速进行各个方位的视角定位。模型与模型之间可以按元素和对象快速对齐，支持对象按照模型自身三个坐标轴方向对齐，支持模型按元素按照平行、共面、垂直、共线、同轴、相切、重合、同心等方式进行对齐；
支持模型之间按功能定义安装定位，实现动作关联。如机器人末端自动安装端拾器或执行器；
软件支持虚拟设备的测距功能，能够支持产线规划布局需求；
支持开展多种实训项目有智能制造产线搭建、PLC仿真应用、工业机器人上下料流程控制、立库出入库、车床自动加工系统联调、铣床自动加工系统调试、智能产线自动加工系统调试等，能够提供完整的实训指导手册；
软件支持运动仿真加速功能，能够实现产线中实时切削仿真加工、机器人运动等装备的加速运动仿真；
在进行机器人实际操作前，可在虚拟机器人单元上进行模拟仿真，避免直接在现实中操作对工业机器人及周围物体造成伤害；
复杂设备配置平台支持高度灵活的混合配置方案，涵盖伺服系统与I/O接口、机器人与I/O接口以及I/O接口之间的多种组合。用户可以根据具体应用场景的需求，自由选择和搭配这些组件。
支持主从机器人控制功能，允许用户通过一个主控机器人来协调和控制多个从属机器人的动作。这种配置非常适合需要高度同步和协作的复杂任务。用户可以根据具体需求设定主从关系，实现精准的任务分配与执行；
点线轨迹编辑平台提供强大的点线轨迹编辑功能，支持焊点投影、公共边提取以及曲线点平滑等操作。用户可以精确地定义和调整工艺点的位置，并通过工艺点投影确保其在三维空间中的准确性。公共边提取功能帮助用户快速识别和处理模型中的共享边界，提高设计效率。此外，曲线点平滑功能使得轨迹更加流畅自然，减少不必要的波动和突变。
（13）静音无油气泵
额定功率:550W
储气量:30L
压力:0.7Mpa
转速:1380r/min.
整机重量:21KG
外形尺寸:63*27.5*62.5cm
