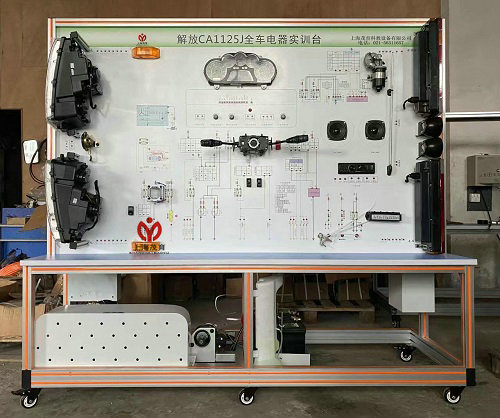

解放CA1122全车电器实训设备

---

　 解放CA1122全车电器实训设备是配合大专院校、部队、汽修等专业的汽车培训技能之用，实训台采用全新柴油机原车电器实物为基础，充分展示汽车仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等汽车电器各系统的组成结构和工作过程。适用于中高等职业技术院校\普通教育类学院和汽车培训机构对汽车全车电器系统的理论和维修实训的教学需要。通过电路电器实训台的演示，可清楚了解轿车内部的电路电器结构与功能，便于学生较快地掌握汽车的电路构造和原理，提高学生对汽车电路的初步认识，使学生了解汽车电路起到更直观更深入的教学目的，是各汽车学校对电路电器理论和维修实训的理想的教学设备。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、功能特点
　　1.真实可运行的汽车整车电器系统，充分展示汽车整车电器系统的组成结构。
　　接通电源，操纵示教板上的各种电器开关、按钮、真实演示汽车仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等汽车电器各系统的工作过程。
　　2.设备面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和实物，认识和分析汽车整车电器各系统的工作原理。
　　3.示教板面板上安装有检测端子，可直接在面板上检测汽车整车电器各系统电路元件的电信号，如电阻、电压、电流、频率信号等。
　　4.设备面板部分采用面板部分采用1.5mm冷板冲压成形结构，外形美观;底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置。
三、技术规格
　　1、外形尺寸(约)：2040×600×1800mm(长×宽×高)
　　2、动力电源：三相四线(或三相五线)380V±10% 50Hz
　　3、工作电压：直流12V
　　4、工作温度：-40℃～+50℃
　　5、三相异步电动机、YT 100L1-4
　　6、电压：AC 220V/380V
　　7、功率：2.2KW
　　8、转速：1420r/min
　　9、钢管：40*40*3mm
　　10、机柜：1.5mm冷板冲压成形，背面设置维修门;
　　11、移动脚轮：100*60mm
